JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)

產品分類： JB21S鋼板深喉沖床

內容簡介：

用途： ●JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)廣泛應用于航空，汽車，農機，電機，電器，儀器儀表，醫療器械，家電，礦山機械、...

訂購熱線：0632-5850029

跟此產品相關的產品

: 200噸機械沖床-200T鋼板固定臺深喉沖床(; 200噸深喉沖床是公司的熱銷產品之一，根據工件的不同，喉口深度可定做，常用有300mm、500mm、800mm、1000mm、1250mm、1300mm、1500mm、180mm等。20...

: 200噸沖床廠家_200噸鋼板固定臺深喉沖床喉; 200噸深喉沖床是200噸沖床的一種，也稱為200噸深喉機械壓力機，喉深1250mm，也可根據可以需要，設計喉口深度從300mm到1500mm根據實際生產需要...

: 200噸深喉沖床(喉深1800mm); 山東威力重工設計生產的這種200噸深喉沖床(喉深1800mm) 結構簡單，通用性好，維修與操作方便。該設備沖壓生產主要是針對板材進行加工，...

產品詳情

用途：
● JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)廣泛應用于航空，汽車，農機，電機，電器，儀器儀表，醫療器械，家電，礦山機械、五金工具、機械制造等工業領域。本機是針對板材沖裁成型工藝的機床。通過模具，能做出落料，沖孔，成型，拉深，修整，精沖，整形，鉚接及擠壓件等等，廣泛應用于各個領域。

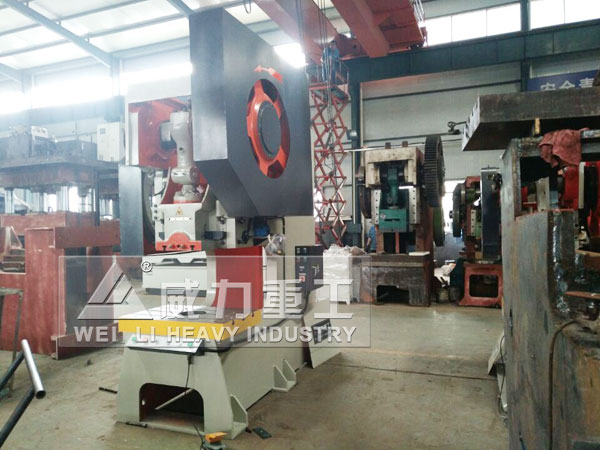

JB21S-100噸深喉沖床喉深800mm

結構特點：
● JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)鋼板焊接機身，剛度好，優于一般沖床，精度更穩定。
● 曲軸縱放，結構緊湊，外形美觀。
● 裝模高度實現電動調節，數字顯示調節高度。
● JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)滑塊采用矩形六面體加長導軌、導向長，耐磨損，配青銅襯板，導向精度高，精度穩定性好。
● 采用組合式氣動摩擦離合器－制動器，接合平穩，動作靈敏。
● 剛性過載保護裝置，反應靈敏，動作可靠，可有效保護模具。
● 滑塊裝有提升式平衡缸，消除間隙，提高平穩性和精度，實現滑塊連桿的平衡。
●閉式齒輪傳動，侵油潤滑，傳動平穩，噪聲小。
●定時，定點，定量自動潤滑，潤滑充分，可靠，壽命長。
● 滑塊可寸動，可緊急停止運動，操作更安全。
● 所路采用雙聯閥控制，動作靈敏，符合壓力機安全標準
●滑塊采用電動調節，調模方便。

深喉1250mm的100噸鋼板固定臺深喉沖床

JB21S-100噸沖床_100噸深喉沖床(深喉800mm技術參數：（供參考）

序號	名稱		單位	規格	備注
1	公稱力		千牛	1000
2	公稱力行程		毫米	10
3	滑塊行程		毫米	130
4	行程次數		次/分	45
5	模柄孔尺寸		毫米	60
5	模柄孔尺寸		毫米	75
6	最大裝模高度		毫米	290
7	裝模高度調節量		毫米	110
8	滑塊中心至機身距離		毫米	800
9	工作臺尺寸	前后	毫米	600
		左右	毫米	900
		厚	毫米	110
10	電機功率		千瓦	7.5
11	整機前后尺寸		毫米	2360
12	整機左右尺寸		毫米	1300
13	整機高度		毫米	2840
14	整機重量（約）		噸	6.5

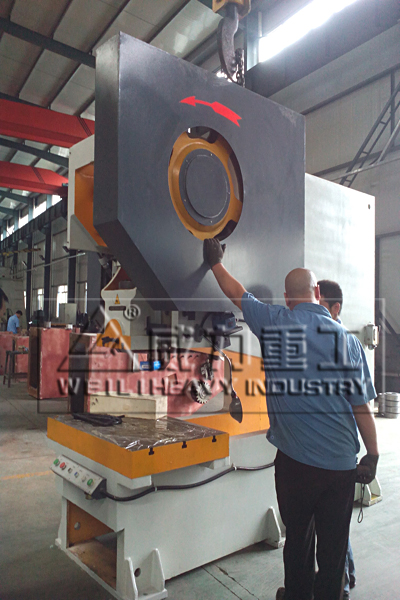

喉深1250mm沖床

組成結構：

1、床身部分：床身與工作臺采用鋼板焊接件。

2、離合器：JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)不進行工作時，操縱器的凸輪推擋著轉鍵的尾部，使其工作部分的月牙形狐完全陷入曲軸半圓槽內。此時，曲軸空轉，滑塊停于上死點，JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)工作時，操縱器的凸輪轉過一個角度，讓開轉鍵尾部，由彈簧作用，轉鍵轉動45°，工作部分背部進入中套三個圓槽中的任意一個，離合器處于結合位置，飛輪帶動曲軸轉動，滑塊作上下運動。

3、滑塊：在滑塊中，與調節螺桿球頭接觸的球碗下面有壓踏式保險器，保證了在超載時不會損壞沖床，打開正面的方蓋，可以換保險器。

4、動帶：曲軸左端裝有一個偏心式制動帶，當離合器脫開，克服滑塊往復運動的慣性，保證曲軸停在上死點。

5、操縱器：操縱器時控制離合器結合與分離的機構。轉換操縱器拉桿的連接位置，可獲得單次行程和連續行程兩種動作。

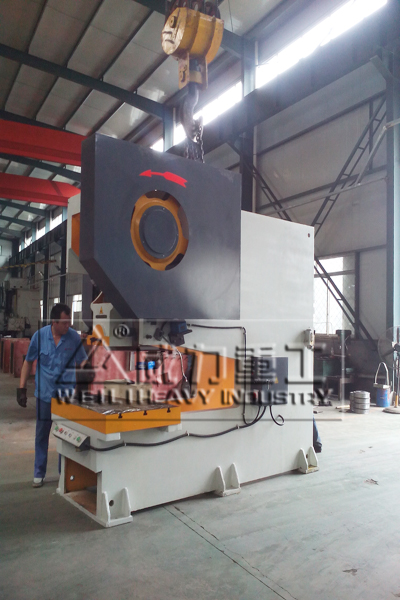

100噸深喉沖床喉深1250mm

深喉沖床的工作原理和用途：

JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)是以曲柄連桿為工作機構，曲柄連桿機構為剛性，因此滑塊的運動是***制性的，滑塊的行程次數及運動曲線都是固定不變的。JB21S-100噸沖床_100噸深喉沖床(深喉800mm1250mm)是薄板沖壓的通用機械，適用于剪切沖孔落料彎曲和淺拉伸等冷沖壓工作，但不適用于壓印工作，其機身可以傾斜，以便用于沖壓成品或廢料從模具上滑下。若裝置自動進料機構，則可進行半自動工作。在進行沖壓工作時，壓力機所需用的沖壓力（包括退料力）要小于其公稱力，以免損壞機件。操作時要以說明操作。
